電子產品的散熱結構設計

來源：時間：2021-02-04 14:55:37 瀏覽次數：

散熱器的結構設計是散熱片效能最重要的決定因素，從散熱的過程來看，一般分為吸熱、導熱、散熱3個步奏。熱量從芯片中產生，散熱片與芯片端接觸及時吸熱，然后傳遞到散熱片或其他介質中，最后將熱量發散到周圍環境中. 因此，我們做散

散熱器的結構設計是散熱片效能最重要的決定因素，從散熱的過程來看，一般分為吸熱、導熱、散熱3個步奏。熱量從芯片中產生，散熱片與芯片端接觸及時吸熱，然后傳遞到散熱片或其他介質中，最后將熱量發散到周圍環境中. 因此，我們做散熱器設計也要從這三個方面入手。

吸熱：取決于散熱器與發熱體接觸部分的吸熱板效果，一般要瞞足4點要求：吸熱快、儲熱多、熱阻小、去熱快。

措施：

1.提高接觸面的平整度及接觸面積。

2.吸熱板的比熱容要高。

常用設計Cu Base ，VC 等。

傳熱：取決于導熱介質的熱擴散率。

常用設計Heatpipe，VC 等。

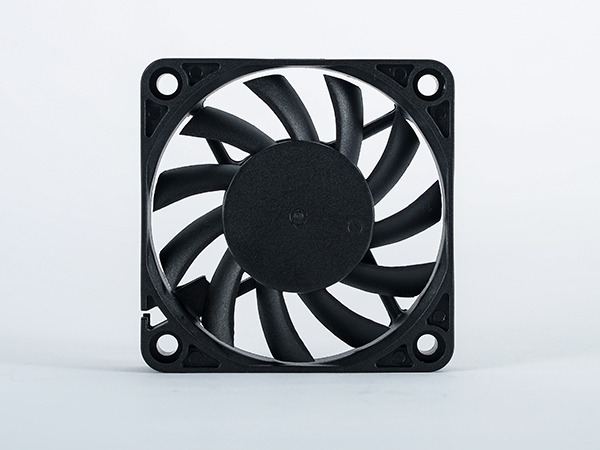

散熱：取決于散熱面積及材料特性，以及風扇等多種因素。
